Унифицированный технологический
модуль газовый УТМГ-02М

Назначение

Проведение сливо-наливных операций со сжиженными углеводородными газами, полный отбор остатков паровой фазы продукта из вагонов-цистерн, в том числе до атмосферного давления при подготовке вагонов-цистерн к проведению ремонтов, в технологических проектах ГНС, БСГ и терминалов по приему и хранению газа, в том числе экспортно-импортных.

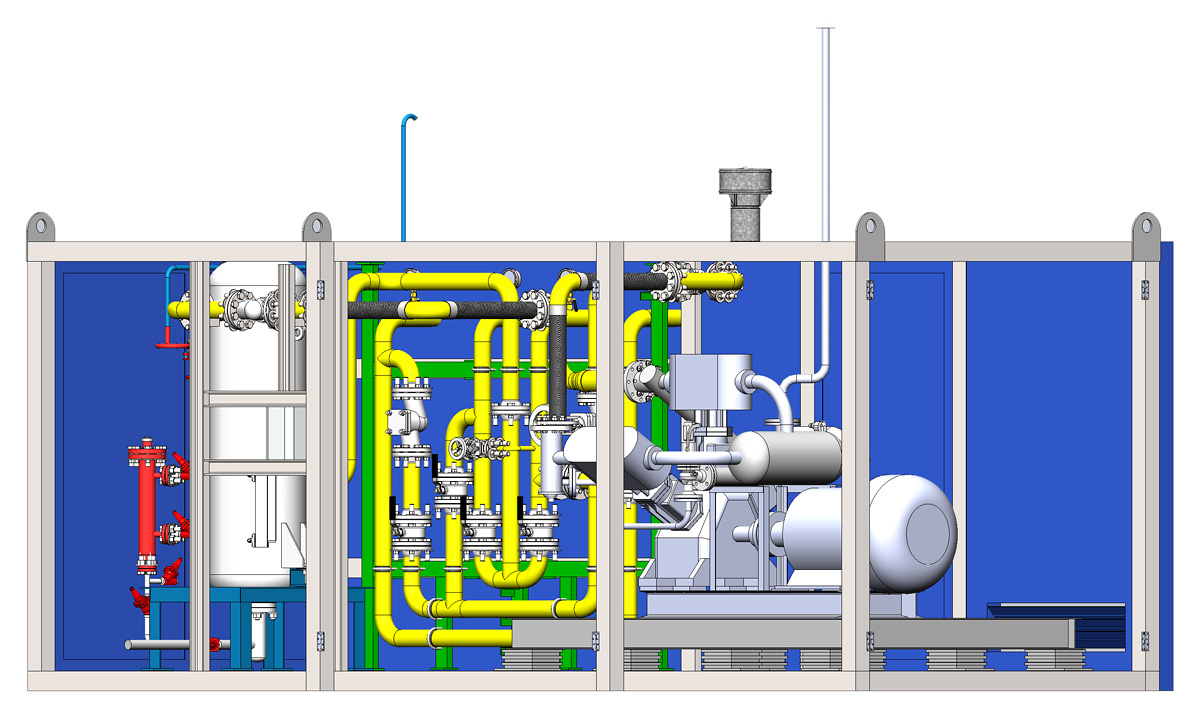

В настоящее время мы предлагаем новую модификация модуля - УТМГ-02М. В предыдущей модификации УТМГ-02 использовались компрессоры украинского "Полтавского турбомеханического завода" серии ГШ.

Состав оборудования

Полнокомплектная технологическая установка модульного типа блочно-контейнерного исполнения (размер модуля 6,2х4,2х2,45 м), готовая к использованию на отдельно выделенной бетонной площадке размером 8,0х6,0 м, с источником электроснабжения напряжением 380 В, состоящая из:

• Газового компрессора - 2-х ступенчатого, крейцкопфного, 2-х цилиндрового на V-образной вертикальной базе, без смазки цилиндров производительностью 240-300 м³/ч. Дифференциальное давление - 1,1 МПа, максимальное давление всасывания - 11 Атм. Привод компрессора — трехфазный асинхронный взрывозащищенный электродвигатель мощностью 75 кВт, U=380 В, 50 Гц.
• Щита автоматики с системой управления и защиты работы компрессорного агрегата.
• Отделителя жидкости марки ОЖг-100 с выносной камерой, снабженного сигнализатором уровня типа ПМП 052 и комплектом запорно-предохранительной арматуры Zawgaz.
• Системы технологических трубопроводов обвязки модуля, позволяющей осуществлять любые операции по сливу и откачке остатков паровой фазы продукта без переключения соединительных рукавов от сливаемых/наполняемых емкостей.
• Блок-контейнера — металлической конструкции с 6-тью распашными дверями, с негорючими сэндвич-панелями типа PAROC, обеспечивающими тепло- и шумоизоляцию модуля.
• Системы энергоснабжения, заземления и молниезащиты, универсальной для всех модулей УТМГ.

Масса модуля — не более 8 тонн.

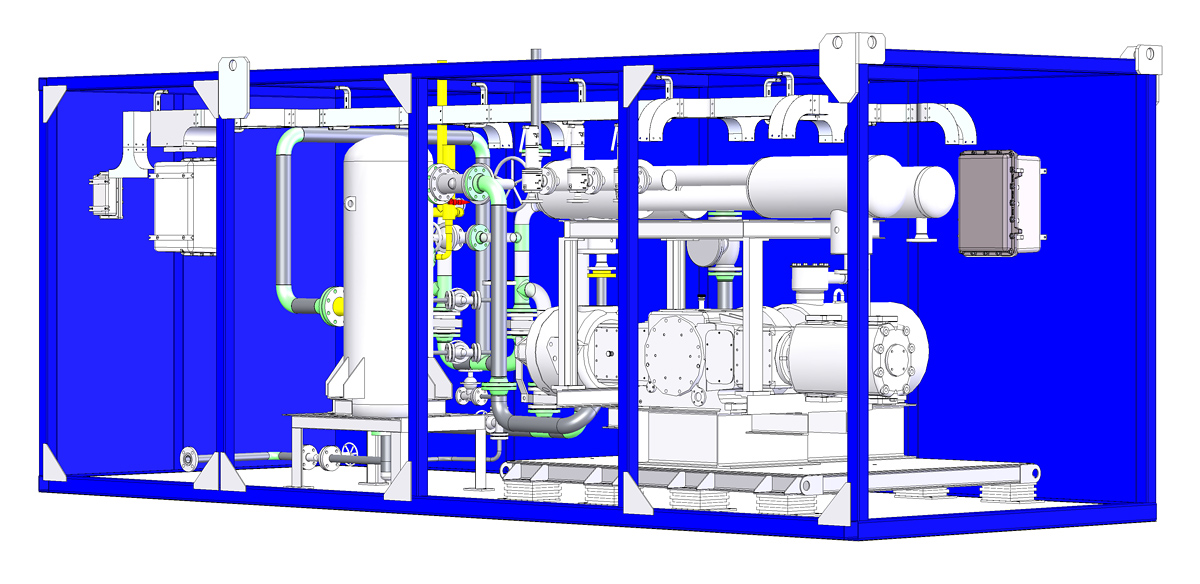

В 2016 году нами была создана новая модификация модуля - УТМГ-02М с использованием компрессоров российского производства. Мы работаем с одним из ведущих предприятий по производству компрессорного оборудования, и каждый модуль может быть адаптирован под индивидуальные условия заказчика. Модуль состоит из комплектующих исключительно российского производства и полностью соответствует стандартам импортозамещения.

Газовый компрессор - 2-х ступенчатый, крейцкопфный, 2-х цилиндровый, горизонтально-оппозитный, без смазки цилиндров, производительностью 250-350 м³/ч. Дифференциальное давление - 1,7 МПа, максимальное давление всасывания - 16 Атм. Интервал сервисного обслуживания - 4000 часов. Привод компрессора — трехфазный асинхронный взрывозащищенный электродвигатель мощностью, в зависимости от модификации модуля, от 75 до 132 кВт, U=380 В, 50 Гц. Компрессорная установка снабжена устройством плавного пуска (УПП).

Сравнение модулей УТМГ-02 и аналогов

Также мы можем предложить модификацию модуля УТМГ-02 с компрессорами итальянского производства.
